一直对于台式机的散热没有一个清晰的认识，只知道风冷和水冷，今天无意在知乎上读到一篇关于台式机散热系统的文章《电脑也讲风水？详解台式机散热系统》,文章系统讲解了目前台式机的几种不同散热系统，并进行了简单的比较，对于不了解散热系统的小白非常有帮助，所以拿来收藏一下。

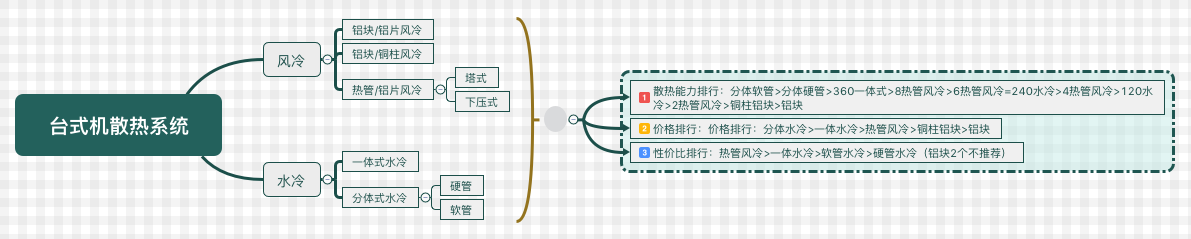

• 思维导图概述

• 原文内容

散热器原理简介：

散热器的最终目的就是把热量传递给空气，避免芯片过热。物理学上，温差越大的两个物体，他们之间的热交换速率就越快，我们的散热器就是利用这个原理工作的，简单来讲就是散热器本身会吸收芯片的热量，散热器越热，他与空气的温度差越大，他就越容易把热量传给空气，当散热器传递给空气的热量和散热器从芯片那吸收来热量平衡，这时候散热器就不会再涨温度了，此时温度平衡，芯片的热量全部通过散热器排到空气中了。

因此这里有两个问题，一个是导热，一个是散热，我们首先需要把热量从芯片导出来，然后再把这些热量散发出去。目前来讲，铜适合导热，铝适合散热。

但是单靠铜导热还不行，聪明的人类发明了一个导热效率极高的物品：热管。

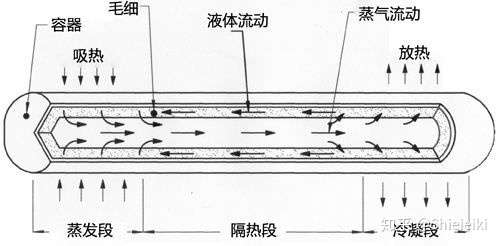

我们知道液体变成气体需要吸热，气体变成液体需要放热，热管就是利用这个原理工作的。热管就是一根空心铜管，但是他的里面是填充了相变冷却液的，这种液体低温状态下是液体，在热的地方会吸收热量变成气体，然后走到冷的地方又会放出热量从气体变回液体，然后再流回热的地方，然后吸收热量后接着变成气体，如此循环往复。利用一个气体液体的转换（相变原理）将热量通过这种方式传递，热管是目前人类已知热传递效率最高的物体。

【风冷部分】

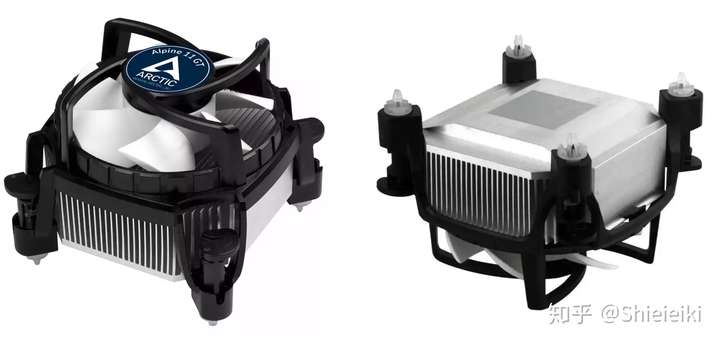

一、铝块/铝片风冷，这个原理想必不用我说各位都知道了，就是直接把大铝块压在芯片表面，然后芯片直接把热量传给铝块，然后风扇带动铝块鳍片周围的空气流动，这个散热效果是目前最差的。

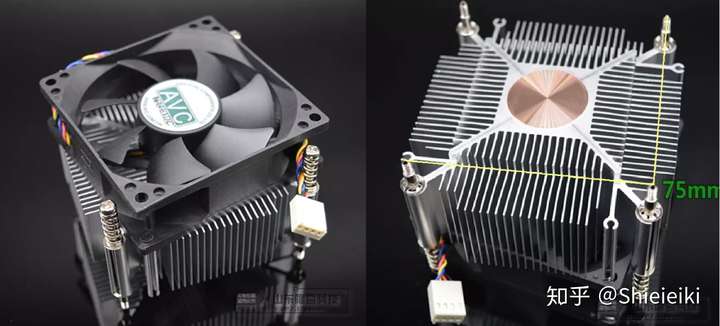

二、铝块+铜柱风冷，这个散热相对于纯铝块，增加了一个导热铜柱，把散热器压在芯片上后，芯片会先将热量传递给铜柱，然后铜柱把热量传递给铝块，这种风冷足以控制绝大多数的i5和i3了，但是仍不推荐使用，散热效果依旧不可观。很多品牌整机和就是采用的这个散热。

三、热管+铝片风冷，这种散热器利用热管将芯片的热量吸收，然后通过热管导出后传递给铝制散热鳍片，然后再借助风扇吹铝片散热。这是目前最主流的风冷散热器，也是目前性价比最高的散热器，一个4热管12cm的散热器只需99块钱，足以压制目前所有的8核以下的不超频CPU。

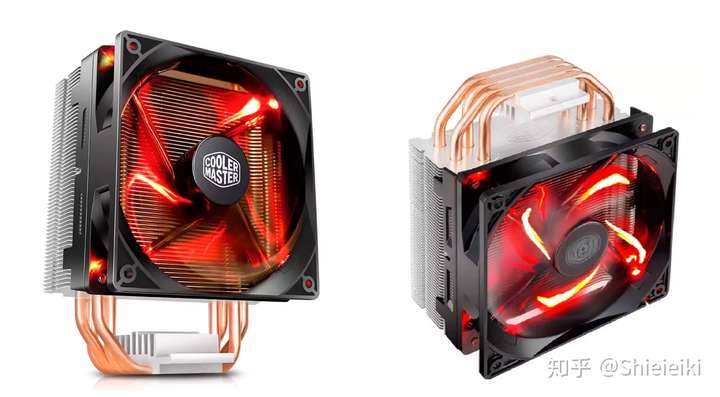

4热管塔式散热器

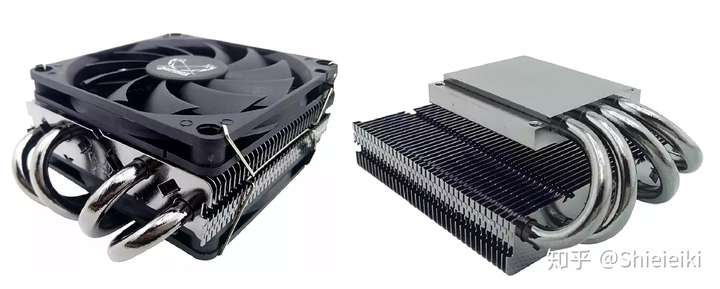

热管+铝片的散热组合除了塔式外还有另一种形态就是下压式

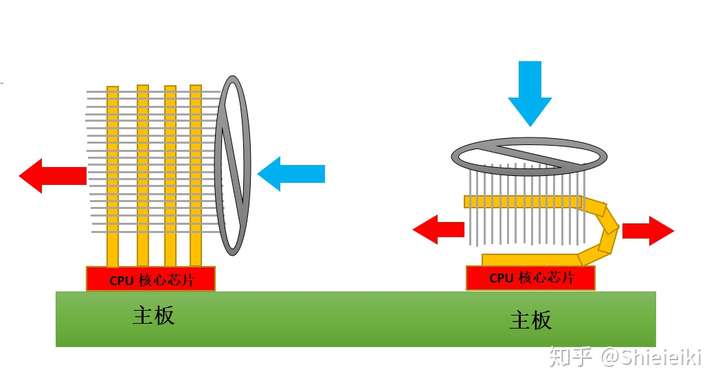

下压式和塔式的区别主要在风道上，下压式把热量堆积在CPU附近，而塔式可以直接吹离CPU，但是塔式毕竟体积大，很多小机箱还是采用下压式的。

左侧是塔式散热器，右侧是下压式散热器

【水冷部分】
水冷主要就两种：一体式水冷与分体式水冷。

一、一体式水冷：

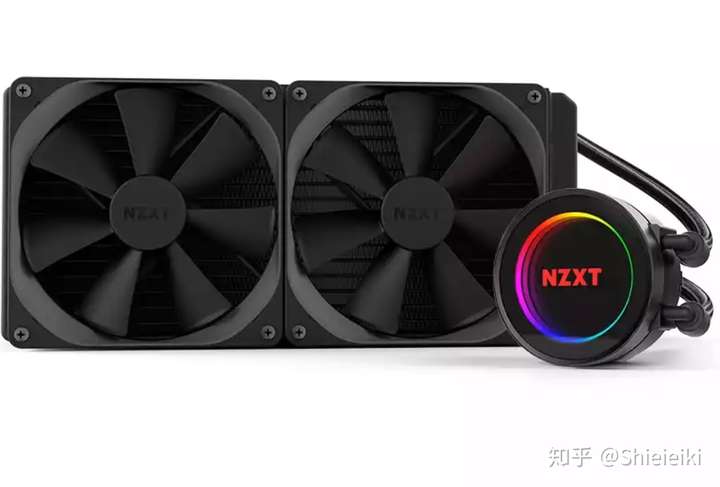

图片为恩杰海妖X62一体式水冷

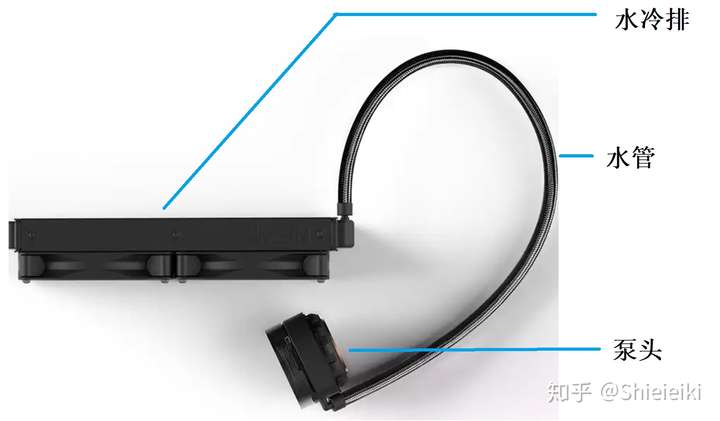

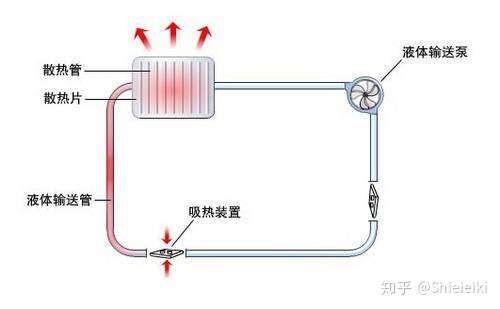

一体式水冷是目前用的比较多水冷，从名字上看就知道这种水冷属于一体式不可拆分的。他的结构如下图，主要是水冷排+水管+泵头。

工作原理想必不用我说各位也知道了，泵头直接接触CPU表面，冷水在内部经过泵的运转流过泵头变成热水，热水流到冷排处，把热量传递给含有大量铝制鳍片的冷排，然后变成冷水流回泵头。一体式水冷只是把泵和吸热头做到一块了。

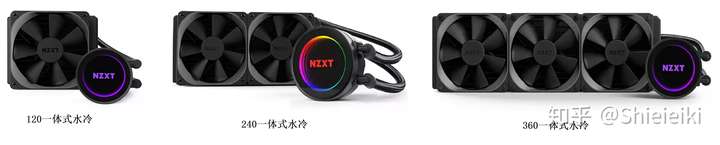

判断一体式水冷的散热能力主要就看冷排大小，一般以以风扇直径为基础，最小的120mm冷排，然后是中号的240mm冷排和最大号的360mm冷排。这里我就这么说，所有的120冷排都是废物，为什么，一个120冷排起码也要个200块钱，而200块钱你可以买到6热管的风冷，散热能力直追360的一体式水冷，很多淘宝商家宣传什么我的电脑是水冷，你以为很NB，实际上120的冷排真不如99块钱的4热管散热器来的舒服。

二、分体式水冷：

分体式水冷是目前散热能力最强的也是最贵的，这里找了个某宝的图给大家看看。

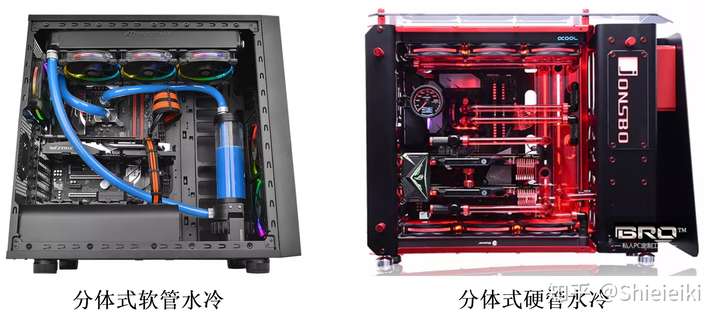

分体水冷主要就是两种，一个是硬管一个是软管，主要区别就是水管的材质不一样。

分体水冷相对于一体式水冷最大的优势是有着自己的独立水泵，独立冷头，独立水路和水管，独立的冷排，还有独立水箱，这是目前效果最明显也是最贵的散热系统。一套软管起码也要1500起步，一套硬管都要到3000了。

分体水冷看着炫酷，散热效果好，但是缺点可不是就只有一个贵字，分体水冷的接口众多，随着时间的推移，接口处老化，慢慢的漏水风险就会越来越高，一旦漏水，瞬间BOOM，除此之外，整个水路需要定期维护不仅耗费财力还耗费精力，一体式水冷就要安全的多，接口数量少，而且厂家为了避免漏水密封措施做得非常好，而且还有漏水后的赔偿和保修，所以目前，分体水冷不是我们平民玩家能玩的，这些是为那些随手就是几万配电脑的土豪玩的。

【全文总结】
散热能力排行：分体软管>分体硬管>360一体式>8热管风冷>6热管风冷=240水冷>4热管风冷>120水冷>2热管风冷>铜柱铝块>铝块

价格排行：分体水冷>一体水冷>热管风冷>铜柱铝块>铝块

性价比排行：热管风冷>一体水冷>软管水冷>硬管水冷（铝块2个不推荐）

早期电脑都采用铝块散热，后来换到了铜柱+铝块，目前很多品牌整机还在用这个，主流家用风冷都是4热管塔式散热器，120水冷是废物，还不如4热管塔式散热，240水冷看什么型号，部分型号和4热管五五开，实际也拉不开多大差距，主要是不用和风冷一样一坨堆在那里，360冷排很贵，还需要机箱有足够的空间。分体式水冷软管还能玩玩，硬管漏水风险高，搭建成本和维护成本都高，不适合普通用户。
